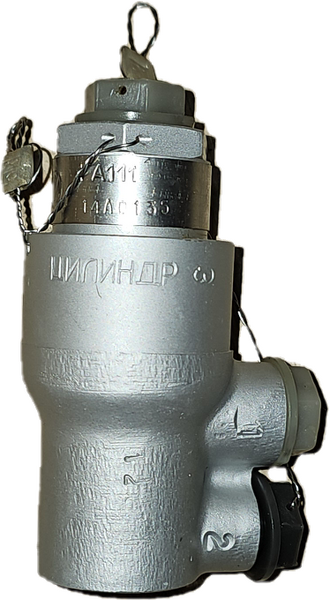

Замок гидравлический ГА111

Гидравлический замок ГА111 это устройство для запирания рабочей среды (гидравлической жидкости) в одной из полостей силового цилиндра. Он обеспечивает фиксацию положения цилиндра при отсутствии давления в нагнетающей и управляющей магистралях, гарантируя стабильность и безопасность работы гидравлической системы.

Назначение и функции

Основные задачи устройства:

• фиксация положения гидравлического цилиндра (предотвращает самопроизвольное перемещение штока под нагрузкой);
• блокировка рабочей жидкости в заданной полости цилиндра;
• предотвращение неконтролируемого движения исполнительных механизмов;
• защита системы от утечек рабочей жидкости;
• компенсация давления, возникающего из‑за термического расширения жидкости (благодаря встроенным термоклапанам);
• обеспечение безопасности при обслуживании оборудования (позволяет зафиксировать элементы в безопасном положении).

Принцип работы

1. При подаче давления в управляющую магистраль замок открывается, позволяя жидкости свободно проходить в обоих направлениях.
2. При снятии управляющего давления замок автоматически закрывается, блокируя жидкость в полости цилиндра.
3. Встроенный термоклапан срабатывает при превышении заданного давления (из‑за нагрева жидкости), сбрасывая избыточное давление и защищая систему от повреждений.
4. Обратные клапаны обеспечивают однонаправленный поток жидкости, предотвращая её обратный ход.

Конструктивные особенности

• Обратный клапан — пропускает жидкость только в одном направлении, предотвращая обратный поток.
• Управляющий элемент — реагирует на давление в управляющей магистрали, открывая или закрывая основной проход.
• Термоклапан — защищает систему от избыточного давления, вызванного температурным расширением жидкости.
• Уплотнительные элементы — обеспечивают герметичность соединений, предотвращают утечки.
• Прочный корпус — рассчитан на работу в условиях высоких нагрузок и вибраций.

• Рабочая среда: гидравлические масла типа АМГ‑10.
• Номинальное давление рабочей среды: 21 МПа (210 кгс/см²).
• Номинальная пропускная способность: 15 л/мин.
• Гидравлическое сопротивление обратного клапана при номинальной пропускной способности: не более 0,3 МПа (3 кгс/см²).
• Диапазон рабочих температур: от −60 °C до +60 °C.
• Давление открытия термоклапана: 26 МПа (260 кгс/см²).
• Масса: не более 0,31 кг.
• Присоединительные размеры:
• Д1: М12×1;
• Д2: М10×1;
• Д3: М12×1.

• высокая надёжность и долговечность;
• стабильная работа в широком диапазоне температур;
• защита от термического расширения рабочей жидкости;
• простота установки и обслуживания;
• компактность и небольшой вес;
• устойчивость к вибрациям и ударным нагрузкам;
• герметичность конструкции.

Области применения

Гидравлический замок ГА111 используется в гидравлических системах различного оборудования:

• строительная техника (экскаваторы, бульдозеры, краны, погрузчики);
• сельскохозяйственная техника (тракторы, комбайны);
• промышленное оборудование (гидравлические прессы, станки);
• подъёмные механизмы и платформы;
• самосвалы и другая спецтехника;
• испытательные стенды и гидросистемы с необходимостью фиксации положения цилиндров.
• устанавливать замок в соответствии с требованиями гидравлической схемы;
• следить за чистотой рабочей жидкости (загрязнение может привести к заклиниванию клапанов);
• регулярно проверять герметичность соединений;
• не превышать допустимые рабочие параметры (давление, температура);
• использовать рекомендованные типы гидравлических масел;
• проводить плановое техническое обслуживание для продления срока службы устройства.
