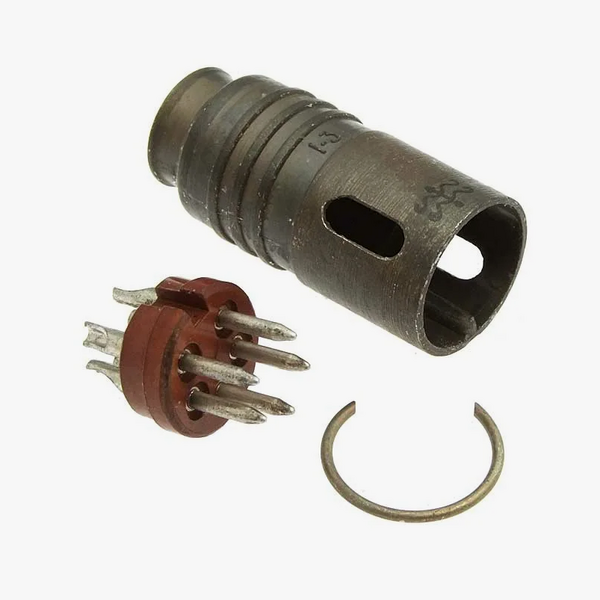

Розетка РВН1-5-2Г1

Розетка РВН1-5-2Г1 предназначена для работы в электрических цепях постоянного или переменного частотой до 3МГц при максимальном напряжении до 200 В

Соединители РВН1-5-2Г1 цилиндрические врубные малогабаритные низкочастотные для внутреннего монтажа.

Соединители РВН1 используются для подключения и отключения шлемофонных гарнитур.

Сочленение соединителей: врубное. Поляризация корпусов: одношпоночная.

Способ монтажа: объемный, пайкой.

Покрытие контактов: штыри - серебро, гнезда - палладий.

Соединители РВН1 изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ.

Категория качества: «ОТК», «ВП». Технические условия:

- приёмка «1» НКЦС.434410.107ТУ;

- приёмка «5»  ВЛ0.364.049ТУ.

Гарантийный срок хранения соединителей РВН1 - не менее 15 лет со дня изготовления.

Гарантийная наработка:   - 1000 часов во всех режимах и условиях, допускаемых ТУ;   - 130000 часов в облегчённом режиме. Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения: РВН1-5-2Г1 - РВН - Тип соединителя; - 1 - Покрытие контактов: 1, 2 - серебро, 3 - золото; - 5 - Количество контактов; - 2 - Обозначение сочетания контактов - условное число; - Г - Часть соединителя: Ш - вилка, Г - розетка; - 1 - Вид корпуса.
