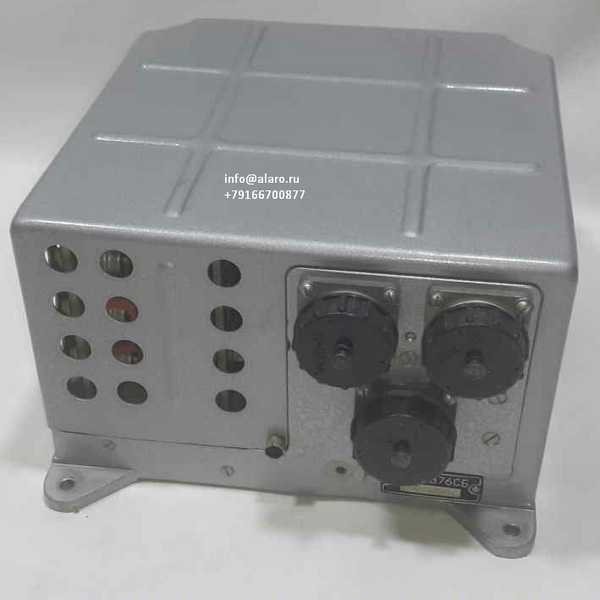

БЗУ-376СБ

Блок защиты и управления БЗУ-376СБ  предназначен для:

- автоматического управления включением генератора на сеть при достижении напряжения более 175-185 В и частоты 372- 380 Гц;

- резервного питания всех элементов защиты и управления одного канала системы постоянным током напряжением 22-28 В в случае аварии самолетной сети постоянного тока;

- обеспечения необратимого отключения генератора при следующих видах аварий:

а) при повышении напряжения генератора до 220-230 В с выдержкой времени 0,5±0, 15 с;

б) при снижении напряжения генератора до 175-185 В с выдержкой времени 4±0,6 с;

в) при отклонении частоты ниже 372-380 Гц и выше 420-428 Гц с выдержкой времени 10±1,5 с;

г) при всех видах короткого замыкания генератора или его фидера, при токе короткого замыкания больше 170 А без выдержки времени.

Основные технические данные блока

Напряжение питания:

трехфазного переменного тока …………200/115 В частотой 400 Гц

трехфазного переменного тока …………45-51 В частотой 800 Гц

постоянного тока …………………………27 В±10%

Комплект блока

В комплект блока входят:

1.Узел защиты от повышения и понижения напряжения БН-225/180

2.Узел защиты от повышения и понижения частоты БЧ-848/875

3. Узел защиты от токов короткого замыкания.

4. Узел резервного питания.

5. Коммутационные реле.

Генераторы ГТ-40ПЧ-6 включаются после запуска и выхода двигателей на режим малого газа при наличии напряжения 27 В на шинах постоянного тока для питания регулирующей и коммутационной аппаратуры. Когда генераторы не работают, на панели энергоузла горят сигнальные лампы «Генераторы не работают», которые получают питание от хвостовой РК через автоматы защиты АЗСГК-5 «Сигнализация отключения генераторов» и через НЗ контакты 1-2 реле Р3 включения нагрузки в блок БЗУ-376СБ.
