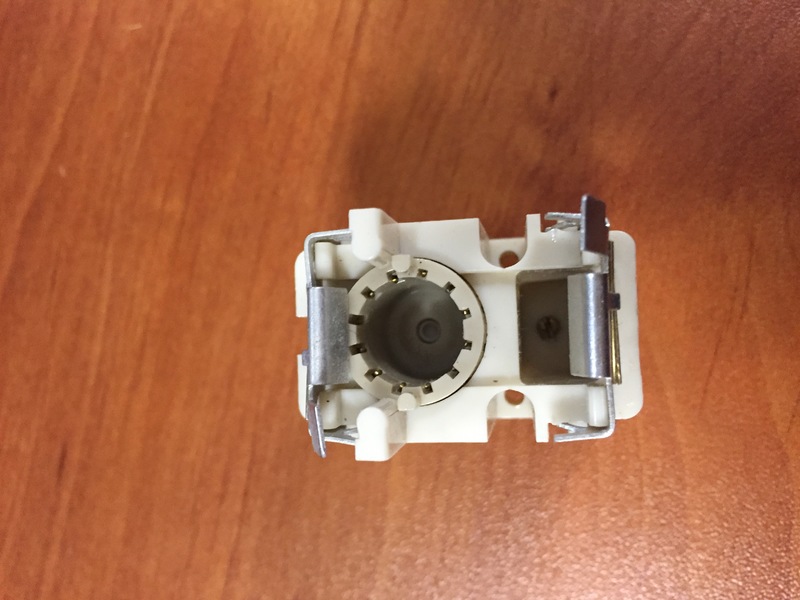

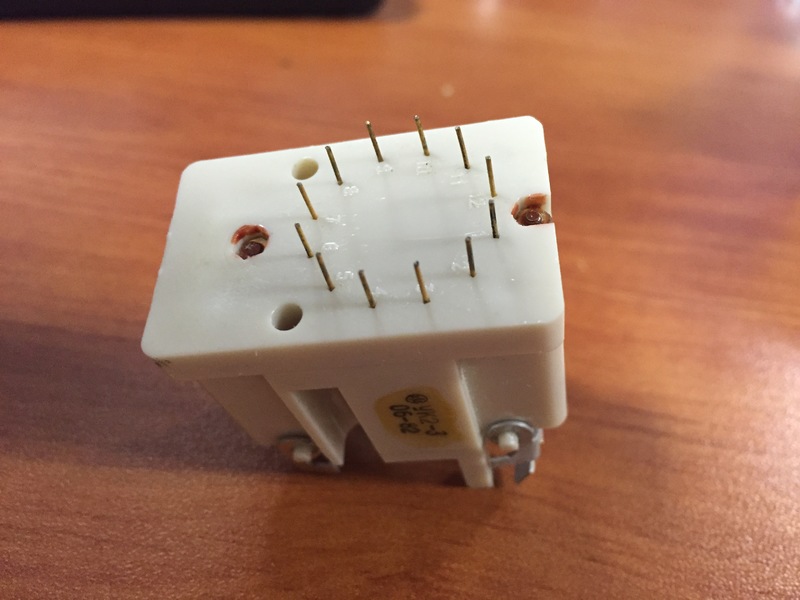

Устройство контактное УК2-3

УК2-3 устройство контактирующее предназначено для электротермотренировки и испытаний интегральных схем в корпусе 3107.12 ГОСТ 17467-88, помещенных в спутники-носители ОХМ4.189.022.

Условное обозначение:

Устройство контактирующее УКУ2-1А(1М,3,4), где:

УК - устройства контактирующие.

У - унифицированное.

2 - порядковый номер разработки.

1А, 1М, 3, 4 - вариант исполнения.

Технические условия - Ю60.364.002 ТУ.

Климатическое исполнение - УХЛ2.1 по ГОСТ 15150-69.

Технические характеристики УК2-3:

УК - устройства контактирующие.

2 - порядковый номер разработки.

3 - вариант исполнения.

     Также существуют соединители: УКУ2-1А, УКУ2-1М, УК2-4.

Ток - от 10 нА до 1 А.

Напряжение - 100 В.

Сопротивление контакта - не более 50 мОм.

Сопротивление изоляции - не менее 10 000 МОм.

Электрическая прочность изоляции УК2-3 - не менее 500 В (ампл.).

Емкость между соседними контактами - не более 1,5 пФ.

Количество закрываний и открываний крышки - 5000.

Наработка - 2000 ч.

Срок сохраняемости - не менее 4 лет.

Габаритные размеры - 38×24×41 мм.

Масса - не более 30 г.
