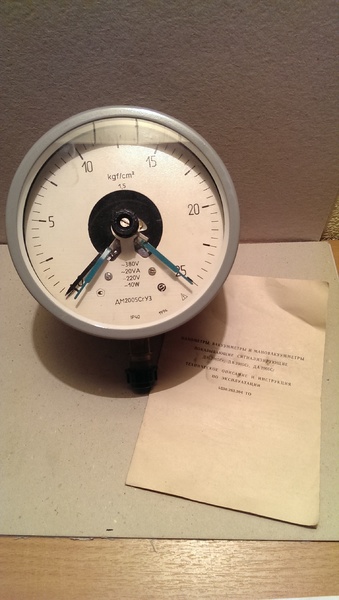

Манометр ДМ2005 Cr, У3

Манометр ДМ2005 Cr, У3

По запросу
По запросу
По запросу
Описание

Манометр ДМ2005Cr

ТУ 4212-040-00225590-2001

Область применения электроконтактных манометров:
Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие ДМ2005Сг, ДВ2005Сг и ДА2005Сгпредназначены для измерения избыточного и вакуумметрического давления различных сред и управления внешними электрическими цепями от сигнализирующего устройства прямого действия.

ВНИМАНИЕ! Для устранения влияния дребезга, подгорания и окисления на срабатывание сигнализирующего устройства приборы могут поставляться в комплектации с УРК (устройство разгрузки контактов). Для гашения гидравлического удара и пульсирующего давления - с демпферами.

Основные характеристики сигнализирующих /электроконтактных манометров
ДМ2005Сг, ДВ2005Сг, ДА2005Сг

Диаметр160 мм
Класс точности1,5
Диапазоны показаний приборов, кгс/см2
     ДМ2005Сг
     ДВ2005Сг
     ДА2005Сг
По заказу приборы поставляются в единицах измерения кПа (до 6 кгс/см2), МПа (свыше 9 кгс/см2)
от 0 до 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600
от -1 до 0
от -1 до 0,6; 1,5; 3; 5; 9; 15; 24
Степень защитыIP40 (по заказу - IP53)
Масса, не более1,6 кг
Средний срок службы10 лет
КорпусСталь, алюминиевый сплав
Стеклолитое
Трубчатая пружинамедный сплав, железо-никелевый сплав
Держательмедный сплав, сталь
Механизмбронза, нержавеющая сталь, сталь 08 кп
ВиброустойчивостьПриборы выдерживают воздействие вибрации в диапазоне частот от 5 до 35 Гц с амплитудой 0,35 мм (группа L1 по ГОСТ Р 52931-2008)
Климатическое исполнение по ГОСТ 15150-69У3 - по умолчанию приборы имеют исполнение У3 (диапазон рабочих температур -50 до +60 °С)
Т3 - по заказу приборы имеют исполнение Т3 (диапазон рабочих температур -50 до +60 °С)
Фланец для крепления прибора на панелипо умолчанию приборы поставляются без фланца
Ф - по заказу приборы поставляются с задним расположением фланца
Измеряемая средапо умолчанию жидкость, пар, газ, в том числе пропан, бутан
"кислород" - по заказу исполнение для измерения давления жидкого, газообразного кислорода
Резьба присоединительного штуцерапо умолчанию метрическая резьба М20х1,5-8g
G1/2-B - по заказу дюймовая резьба
R1/2 - по заказу коническая резьба
Технологическая черта на шкалепо умолчанию без черты
"черта" - по заказу нанесение технологической черты на циферблат (в примечании к заказу обязательно укажите на какой отметке)
Демпфер для гашения пульсирующего давленияпо умолчанию приборы поставляются без демпфера до 16 кгс/см2 включительно и с демпфером свыше 25 кгс/см2 включительно
демпфер - по заказу демпфер устанавливается на прибор с любым диапазоном показаний
Вариант исполненияпо умолчанию исполнение общепромышленное
Э - по заказу приборы изготавливаются для поставки на экспорт
АЭС - по заказу приборы изготавливаются для поставки на атомные электростанции (АЭС)
Заводской номерпо умолчанию приборы поставляются без заводского номера
Ном.- по заказу приборы изготавливаются с заводским номером

Параметры сигнализирующего устройства для сигнализирующих манометров ДМ2010Сг

Сигнализирующее устройство по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88:V - левый контакт размыкающий (min), правый замыкающий (max) - оба указателя синие (по умолчанию).
III - два размыкающих контакта: левый указатель (min) - синий, правый (max) - красный.
IV - два замыкающих контакта: левый указатель (min) - красный, правый (max) - синий.
VI - левый контакт замыкающий (min), правый размыкающий (max) - оба указателя красные.
МП - По заказу потребителя сигнализирующее устройство может изготовляться с магнитным поджатием контактов для любого из выше указанных исполнений.

При выборе исполнения следует учитывать, что варианты описаны с учетом нахождения стрелки на нулевой отметке.
Напряжение внешних коммутируемых цепей:380 В (включая 24; 27; 36; 40; 110; 220В) - для цепей переменного тока;
220 В (включая 24; 27; 36; 40; 110В) - для цепей постоянного тока
Разрывная мощность контактов для сигнализирующего устройства:- со скользящими контактами - 10 Вт постоянного тока и 20 В·А переменного тока;
- с магнитным поджатием контактов - 30 Вт постоянного тока и 50 В·А переменного тока
Значение коммутируемого тока:- для сигнализирующего устройства со скользящими контактами - от 0,02 до 0,5 А;
- для сигнализирующего устройства с магнитным поджатием контактов - от 0,01 до 1 А
Предел допускаемой основной промышленности срабатывания сигнализирующего устройства:- для сигнализирующего устройства со скользящими контактами ±2,5%
- для сигнализирующего устройства с магнитным поджатием контактов ±4%
ПодключениеПодключение осуществляется четырехжильным кабелем, сечение жил - от 0,2 до 1,5 мм2. Диаметр ввода в разъеме - от 4 до 10 мм.
