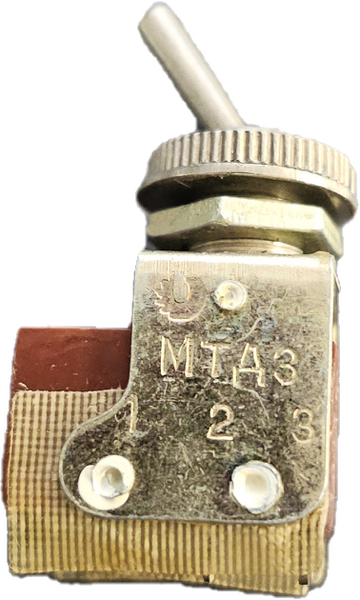

МТД-3

МТД‑3 — двухполюсный микротумблер с фиксацией в двух положениях (схема ON‑ON). Предназначен для коммутации электрических цепей в радиоэлектронной аппаратуре — в том числе специального и ответственного назначения. Работает с цепями постоянного и переменного тока.

В каждом из двух фиксированных положений замыкаются свои пары контактов — так реализуется переключение двух независимых цепей. Рычажный механизм даёт чёткий щелчок и фиксацию, что снижает риск самопроизвольного переключения из‑за вибраций.

Расшифровка маркировки

• МТ — микротумблер.
• Д — декоративное исполнение (есть декоративная гайка для аккуратной установки на лицевую панель).
• 3 — двухполюсная версия (коммутирует две цепи).

Если встречается вариант МТД‑3В, буква «В» означает всеклиматическое исполнение — такой тумблер рассчитан на более жёсткие условия (широкий диапазон температур, повышенную влажность). Без буквы «В» исполнение может быть, например, для умеренного и холодного климата (УХЛ).

Электрические характеристики

• Рабочее напряжение: до 250 В.
• Допустимый ток: до 4 А на полюс.
• Коммутируемая мощность: до 300 Вт.
• Сопротивление контактов: не более 0,05 Ом — это даёт малые потери и нагрев.
• Сопротивление изоляции: не менее 1000 МОм.
• Электрическая прочность изоляции: выдерживает испытательное напряжение 1100 В без пробоя.

Механические и эксплуатационные параметры

• Ресурс: не менее 10 000 циклов переключений.
• Усилие переключения: 1,96–11,8 Н (зависит от категории приёмки изделия).
• Температурный диапазон: от –60 до +100 °C.
• Влажность: до 98 % при +35 °C (для всеклиматического исполнения); для УХЛ — до 98 % при +25 °C.
• Степень защиты: IP40 (защищён от частиц крупнее 1 мм, но не от брызг и струй воды).
• Стойкость к внешним воздействиям: конструкция рассчитана на вибрационные и ударные нагрузки, типичные для промышленной и специальной аппаратуры.

Конструкция и материалы

• Корпус: карболит (термореактивная пластмасса), цвет — коричневый. Прочный, диэлектрический, термостойкий.
• Ручка (рычаг): серая, длина примерно 14 мм.
• Контакты: латунь с серебряным покрытием — для надёжного контакта и устойчивости к окислению.
• Механизм: рычажный, построен на базе микропереключателя МП3‑1.
• Выводы: жёсткие, под пайку.
• Крепление: резьбовое через декоративную гайку — тумблер ставится в панель и фиксируется гайкой.

Монтаж и установочные размеры

• Установочное отверстие в панели: диаметр 8,2 мм.
• Габариты (Д×Ш×В): ориентировочно 22×19,3×45 мм.
• Масса: около 19 г.
• Способ установки: тумблер вставляется в отверстие панели, затягивается гайкой; провода припаиваются к выводам.
• Важные нюансы монтажа:
  • не допускать перекоса корпуса — это может привести к заеданию рычага;
  • при пайке не перегревать выводы, чтобы не повредить внутренние элементы;
  • обеспечить надёжный контакт и качественную изоляцию соединений.

Варианты исполнения и надёжность

Тумблеры выпускают с разными категориями качества (ОТК, ВП, ОС) и нормами приёмки («1», «5», «9»). От этого зависят гарантийные сроки и требования к надёжности:

• Гарантийный срок хранения: до 15 лет (зависит от приёмки).
• Гарантийная наработка: обычно 5000–10 000 часов (в зависимости от категории).
• Минимальная наработка: не менее 10 000 циклов переключений.

Практические рекомендации по применению

• Для силовых цепей: не превышайте 4 А и 300 Вт — перегрузка ведёт к перегреву контактов и ускоренному износу.
• Для сигнальных цепей: низкое сопротивление контактов делает тумблер пригодным для слаботочных линий, но учитывайте механический ресурс при частых переключениях.
• В пыльных условиях: степень защиты IP40 позволяет ставить тумблер внутри корпуса; в открытом уличном монтаже лучше использовать кожух или бокс.
• При вибрациях: надёжное резьбовое крепление и плотная фиксация в панели снижают риск расшатывания.
