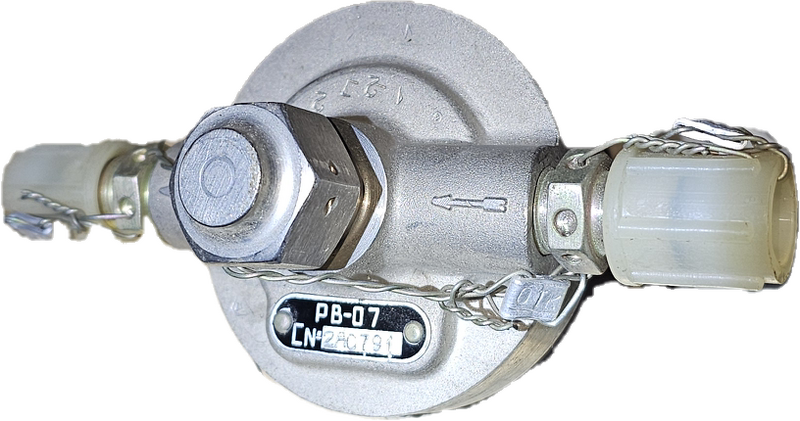

Редуктор воздушный РВ-0.7

РВ‑0.7 — воздушный редуктор (регулятор давления), предназначенный для понижения и стабилизации давления сжатого воздуха, подаваемого к исполнительным устройствам или в пневматические системы. Его используют там, где важно поддерживать строго заданное давление на выходе независимо от колебаний давления на входе и изменения расхода.

Назначение и принцип действия

Редуктор снижает высокое входное давление воздуха до требуемого рабочего уровня и автоматически поддерживает его стабильным при колебаниях расхода и входного давления.

Принцип работы основан на уравновешивании усилий:

• на вход подаётся сжатый воздух под высоким давлением;
• чувствительный элемент (мембрана или поршень) реагирует на выходное давление;
• при отклонении выходного давления от уставки меняется положение регулирующего клапана — он приоткрывается или прикрывается, корректируя поток;
• таким образом, на выходе поддерживается постоянное давление, заданное настройкой редуктора.

Типичные области применения:

• пневмосистемы авиационной и специальной техники;
• стендовое и испытательное оборудование;
• промышленные пневматические линии, где требуется стабильное давление для корректной работы исполнительных механизмов.

Конструкция

Основные узлы РВ‑0.7:

• Корпус — прочный металлический, рассчитан на рабочее давление и вибрационные нагрузки; имеет резьбовые порты для подключения входного и выходного трубопроводов, а также для манометра.
• Регулирующий клапан — непосредственно дросселирует поток воздуха и поддерживает нужное давление.
• Чувствительный элемент — мембрана либо поршень, реагирующий на изменение выходного давления.
• Пружинный механизм настройки — задаёт требуемое выходное давление: вращением регулировочного винта меняют усилие пружины, определяя уставку.
• Уплотнения — резиновые или эластомерные кольца, обеспечивающие герметичность и стойкость к сжатому воздуху.
• Присоединительные элементы — резьбовые соединения под стандартные пневматические линии; конструкция рассчитана на надёжное крепление и вибростойкость.

Технические характеристики (типовые)

• Входное давление: до 10–15 МПа (100–150 кгс/см²) — редуктор рассчитан на работу с баллонами и магистралями высокого давления.
• Выходное давление (регулируемое): ориентировочно 0,3–0,7 МПа (3–7 кгс/см²); значение «0.7» в обозначении часто указывает на верхний предел регулировки или номинальное выходное давление.
• Пропускная способность: ориентировочно до 1,5–2,5 м³/мин (зависит от исполнения и перепада давлений).
• Точность поддержания выходного давления: при изменении расхода и входного давления отклонение обычно не превышает нескольких процентов от уставки.
• Рабочая среда: сжатый воздух без агрессивных примесей; не предназначен для кислорода, горючих газов или паров масел в высокой концентрации.
• Диапазон рабочих температур: ориентировочно от −50 до +60 °C — подходит для эксплуатации в жёстких климатических условиях.
• Относительная влажность: работоспособен при высокой влажности при условии, что в линии нет жидкой воды (конденсат желательно удалять фильтрами/влагоотделителями).
• Присоединение: резьбовые порты под стандартные фитинги (точные резьбы зависят от исполнения).
• Масса: ориентировочно 1,2–1,8 кг.
• Ресурс и надёжность: рассчитан на длительную эксплуатацию при соблюдении регламента обслуживания; чувствителен к чистоте воздуха — наличие твёрдых частиц и капельной влаги ускоряет износ уплотнений и клапана.

Особенности эксплуатации и обслуживания

• Чистота воздуха. Перед редуктором обязательно ставят фильтр (а при необходимости — фильтр‑осушитель): пыль, ржавчина и влага быстро изнашивают клапан и уплотнения, приводят к нестабильности давления и утечкам.
• Плавная настройка. Выходное давление регулируют при наличии расхода (хотя бы небольшого) и стабильном входном давлении; после установки уставки проверяют стабильность при разных режимах потребления.
• Контроль герметичности. Регулярно осматривают соединения и корпус на отсутствие утечек; при обнаружении утечек проверяют затяжку и состояние уплотнений.
• Периодическая ревизия. При интенсивной эксплуатации проводят плановую разборку и осмотр: очищают седло клапана, проверяют целостность мембраны/поршня, заменяют изношенные уплотнения.
• Защита от обмерзания. При больших расходах и высоких перепадах давления возможно резкое охлаждение корпуса из‑за расширения воздуха — в холодных условиях это может приводить к обмерзанию и потере герметичности; в таких случаях учитывают теплоизоляцию или подогрев линии.
• Монтаж. Редуктор устанавливают в доступном месте, чтобы обеспечить удобство контроля и регулировки; по возможности избегают вибраций и ударных нагрузок на корпус и резьбовые соединения.
